Jak podłączyć ZEBEX Z-3100 do Datecs? Poradnik

ZEBEX Z-3100 – konfiguracja z kasą SEMI E.KO

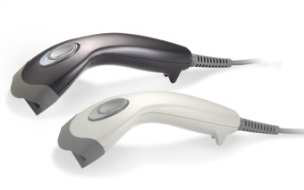

     Czytnik kodów kreskowych ZEBEX Z- 3100 to najpopularniejsza wersja czytnika z oferty firmy ZEBEX. Popularność swą zawdzięcza nie tylko niskiej cenie, ale również swej niezawodności, wysokiej jakości wykonania.

     Mało skomplikowane funkcje programistyczne oraz intuicyjne programowanie pozwalają na zastosowanie czytnika w placówkach handlowych.

     Czytnik ten obsługuje wszystkie popularne interfejsy (PS2, USB, RS-232), dzięki czemu można go podłączyć do różnych urządzeń typu komputer, kasa fiskalna.

     Kasy Datecs współpracują z czytnikami wyposażonymi w kabel komunikacji RS-232. W celu podłączenia czytnika do kasy SEMI E.KO (MP54/55/56/500, MIDI) należy zastosować dodatkowo przejściówkę o symbolu KC-510B, której schemat przedstawiono poniżej.

     Czytnik może być zasilany bezpośrednio z portu SKANER kasy pod warunkiem, że pobór prądu przez czytnik nie przekracza 200mA. Dla czytników z poborem prądu przekraczającym 200mA lub podłączonych poprzez port COM1 lub COM2 należy zastosować zasilacz zewnętrzny. W przypadku, gdy czytnik podłączony jest do portu SKANER parametry tego portu należy ustawić na złączu COM2. Przy takiej konfiguracji port COM2 musi pozostać nieużywany przez inne urządzenia. ZEBEX Z-3172 także jest urządzeniem godnym polecenia.

     W celu skonfigurowania czytnika do współpracy z kasą SEMI E.KO należy zeskanować poniższe kody

Ustawienia kasy fiskalnej:

W celu komunikacji kasy z czytnikiem
w kasie SEMI E.KO należy również ustawić
parametry portu SKANER na porcie COM2
według poniższej procedury:
– uruchom kasę klawiszem [ESC/Ó]
-przy pomocy klawiszy [↑], [↓] wybierz funkcję
PROGRAMOWANIE,
-zatwierdź wybraną funkcję klawiszem
[GOTÓWKA]
– przy pomocy klawiszy [↑], [↓] wybierz funkcję
KONFIGURACJA
– zatwierdź wybraną funkcję klawiszem
[GOTÓWKA]
– przy pomocy klawiszy [↑], [↓] wybierz funkcję
PORTY COM
– zatwierdź wybraną funkcję klawiszem
[GOTÓWKA]
– przy pomocy klawiszy [↑], [↓] wybierz funkcję
PERYFERIE
– zatwierdź wybraną funkcję klawiszem
[GOTÓWKA]
– przy pomocy klawiszy [↑], [↓] wybierz port
COM2 (ustawienia portu COM2 odpowiadają
za ustawienia portu SKANER),
– zatwierdź wybraną funkcję klawiszem
[GOTÓWKA]
– przy pomocy klawiszy [↑], [↓] jako typ urządzenia
wybierz SKANER
– zatwierdź wybraną funkcję klawiszem
[GOTÓWKA]
– przy pomocy klawiszy [↑], [↓] wybierz wymaganą
prędkość np. 9600
– zatwierdź wybraną funkcję klawiszem
[GOTÓWKA]
– potwierdź wprowadzone zmiany klawiszem
[GOTÓWKA]
Po wprowadzeniu zmian kasa przejdzie
do programowania kolejnego portu COM. Aby
wyjść z programowania należy nacisnąć klawisz
[ESC/Ó].
Tak skonfigurowana kasa gotowa jest do
współpracy z czytnikiem kodów kreskowych
ZEBEX Z-3100.

UWAGA: W celu podłączenia czytnika poprzez
port SKANER należy ustawić parametry
portu SKANER na porcie COM2. Port
COM2 powinien pozostać nieużywany.

ZEBEX Z-3100 – konfiguracja z kasą Datecs MALUCH E.KO

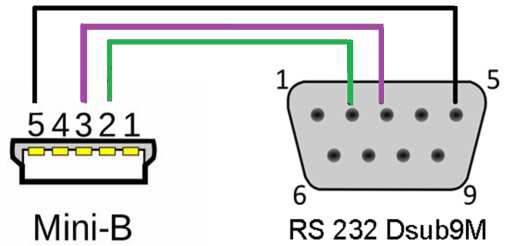

Skaner kodów kreskowych ZEBEX Z- 3100 omawiany w poprzednim dziale może również współpracować z kasa fiskalną MALUCH E.KO. W przypadku podłączenia czytnika ZEBEX Z-3100 z kasą MALUCH E.KO należy zastosować dodatkowa przejściówkę o symbolu KC-509 oraz zasilacz zewnętrzny do czytnika. Poniżej przedstawiono schemat przejściówki.

Pin 4 i 5 w kasie jest zwarty.

W celu skonfigurowania czytnika do
współpracy z kasą Datecs MALUCH E.KO należy zeskanować
poniższe kody
